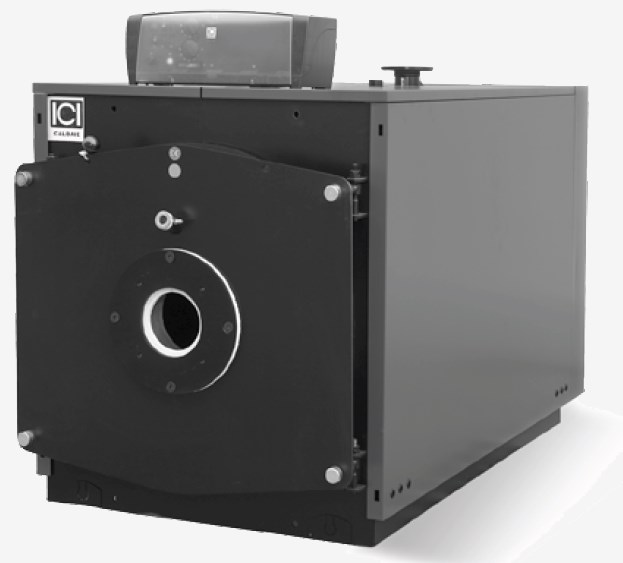

Водогрейный котел ICI REX 7 70 кВт
Водогрейный котел ICI REX 7 70 кВт
Водогрейный котел ICI REX 7 70 кВт
Артикул:
990
Нет в наличии
Количество:
Доступно
Водогрейный котел модели REX 7 предназначен для производства горячей воды температурой от 60 до 110°C. Топка с реверсивным развитием факела, выпуклым днищем и трубной решеткой, развальцованной по направлению к топке способом RSB.
Далее приведены основные характеристики водогрейных котлов REX:
Комплектация:
Панель управления в комплекте с:
СКАЧАТЬ техническое руководство!
Далее приведены основные характеристики водогрейных котлов REX:
- корпус котла выполнен из высококачественной стали; образован передней трубной решеткой, развальцованной по направлению к топке RSB способом; выпуклой (не плоской для увеличения сопротивления внутреннему давлению) и задней трубной решеткой; отверстия выполнены лазерной резкой.
- топка цилиндрической формы с реверсивным развитием факела, полностью закрытая в задней части выпуклым днищем, поддерживаемым омываемой трубной опорой; пламя развивается до центральной части топки в то время, как горячие дымовые газы возвращаются в переднюю, частично омываемую, часть топки и далее дымовые газы поступают в пучок дымогарных труб.
- дымогарные трубы типа ELS выполнены с помощью электросварки, приварены к трубным пластинам и оснащены спиральными турбулизаторами.
- задняя дымовая камера выполнена из стального листа, теплоизолирована, легко открывается для осмотра дымогарных труб, закреплена на болтах, оснащена соединением с дымоходом и люком для чистки.
- обечайка с креплениями, необходимыми для установки и навеса рабочего оборудования, конструкция выполнена с помощью сварки сертифицированными способами квалифицированным персоналом.
- круглая обшивка выполнена из гофрированного алюминия.
- изоляция выполнена из матрасов из стекловаты высокой плотности.
- передняя дверца выполнена из стального листа, теплоизолирована фиброкерамикой, закреплена на петлях, зажимные гайки легко открываются прилагаемой рукояткой-ключом. При заказе всегда указывать тип топлива. При использовании мазута или биогаза теплоизоляция дверцы должна быть выполнена из цемента.
- капиллярный термометр с широкой шкалой
- манометр с трехходовым краном и контрольной отметкой
- Обслуживание: основание выполнено из стального профиля (углеродистая сталь), обеспечивающего прочность конструкции и легкость ее перемещения. Электрические и гидравлические соединения уже выполнены.
Комплектация:
- Внешний корпус с высокоплотной изоляцией
- Турбулизаторы
- Инструмент для чистки
Панель управления в комплекте с:
- Главный переключатель
- 2 регулировочных термостата котла
- 1 предохранительный термостат с ручной перезарядкой
- 1 термостат насоса
- 1 переключатель горелки: вкл/выкл.
- 1 переключатель насоса: вкл/выкл.
- 1 термометр котла
- N1 Подача
- N2 Обработка
- N3 Соединение для приборов
- N4 Соединение забора/слива воды в/из установки
- N5 Соединение для предохранительного/-ых клапана/-ов
- N6 Зумпф для колб
- N7 Зумпф управления
Характери- стики
|
Номинал. мощность |
Мощность топки |
КПД при 100%
Средняя темп.70
°C
|
КПД при 30%
Средняя темп.70
°C
|
Противо-давление газового тракта | Потеря давления в гидравл. тракте | Объём воды |
Вес |
Размеры |
||||
Модель | кВт | кВт | % | % | мбар | мбар | л | кг | H | L | P | ||
REX 7 | 70 | 76 | 92,11 | 91,40 | 0,8 | 9 | 105 | 216 | 1063 | 756 | 994 | ||
REX 8 | 80 | 87 | 91,95 | 91,50 | 1,0 | 9 | 105 | 216 | 1063 | 756 | 994 | ||
REX 9 | 90 | 98 | 91,84 | 91,55 | 0,8 | 10 | 123 | 258 | 1030 | 756 | 1119 | ||
REX 10 | 100 | 109 | 91,74 | 91,60 | 1,0 | 12 | 123 | 258 | 1030 | 756 | 1119 | ||
REX 12 | 120 | 130 | 92,31 | 91,45 | 1,1 | 13 | 123 | 258 | 1030 | 756 | 1119 | ||
REX 15 | 150 | 163 | 92,02 | 91,30 | 1,2 | 14 | 172 | 346 | 1080 | 806 | 1364 | ||
REX 20 | 200 | 216 | 92,59 | 91,36 | 1,9 | 15 | 172 | 346 | 1080 | 806 | 1364 | ||
REX 25 | 250 | 271 | 92,25 | 91,70 | 2,0 | 15 | 220 | 431 | 1080 | 806 | 1614 | ||
REX 30 | 300 | 325 | 92,31 | 91,90 | 2,0 | 16 | 300 | 475 | 1180 | 906 | 1614 | ||
REX 35 | 350 | 379 | 92,35 | 91,90 | 2,9 | 18 | 356 | 542 | 1180 | 906 | 1864 | ||
REX 40 | 400 | 433 | 92,38 | 91,80 | 4,1 | 20 | 360 | 584 | 1190 | 946 | 1872 | ||
REX 50 | 500 | 542 | 92,25 | 91,90 | 4,2 | 22 | 540 | 853 | 1380 | 1166 | 1946 | ||
REX 62 | 620 | 672 | 92,26 | 91,80 | 6,4 | 27 | 645 | 963 | 1380 | 1166 | 2235 | ||
REX 75 | 750 | 813 | 92,25 | 91,80 | 5,2 | 25 | 855 | 1205 | 1510 | 1296 | 2247 | ||
REX 85 | 850 | 921 | 92,29 | 91,80 | 7,2 | 27 | 855 | 1205 | 1510 | 1296 | 2247 | ||
REX 95 | 950 | 1030 | 92,23 | 91,70 | 5,2 | 32 | 950 | 1417 | 1510 | 1296 | 2497 | ||
REX 100 | 1000 | 1106 | 92,22 | 91,90 | 4,0 | 26 | 1200 | 1843 | 1660 | 1446 | 2477 | ||
REX 120 | 1200 | 1301 | 92,24 | 91,80 | 5,5 | 30 | 1200 | 1843 | 1660 | 1446 | 2477 | ||
REX 130 | 1300 | 1409 | 92,26 | 91,70 | 6,5 | 32 | 1200 | 1843 | 1660 | 1446 | 2477 |
СКАЧАТЬ техническое руководство!
-
Мощность70 кВт
-
Объем воды105 л
